Capítulo IV: Sistemas de fuerzas y momentos

MECANICA PARA INGENIERIA. ESTATICA - Bedford & Fowler. 5 Ed

Problemas

- Descripción bidimensional del momento

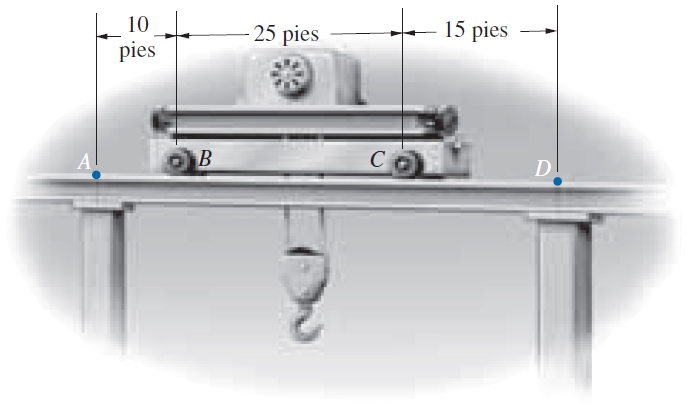

Problema 4.3

Las ruedas de la grúa aérea ejercen fuerzas descendentes sobre la viga horizontal I en B y C. La fuerza en B es de 40 kip y la fuerza en C es de 44 kip; determine la suma de los momentos de las fuerzas sobre la viga respecto a) al punto A y b) al punto D.

VIDEO

- Vector de momento

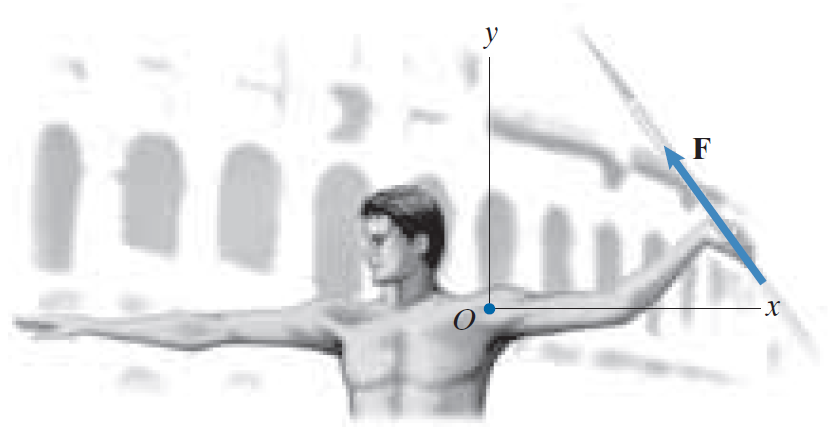

Problema 4.47

Un ingeniero biomédico que estudia una lesión producida al lanzar la jabalina estima que la magnitud de la fuerza máxima ejercida fue de F = 360 N y que la distancia perpendicular de O a la línea de acción de F fue de 550 mm. El vector F y el punto O están contenidos en el plano x–y. Exprese el momento de F respecto a la articulación del hombro en O como un vector.

VIDEO

- Momento de una fuerza respecto a una linea

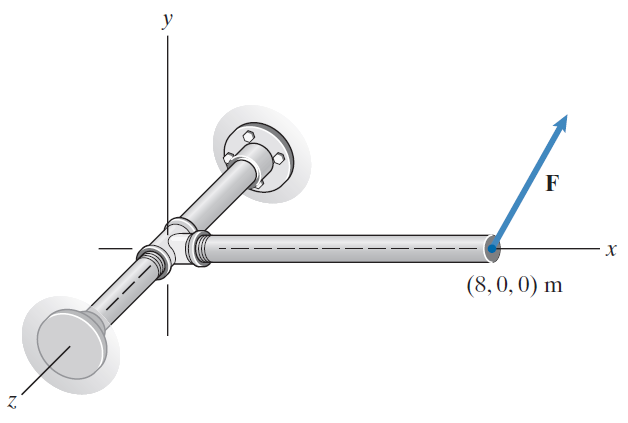

Problema 4.77

La fuerza F = 20i + 40j – 10k (N). Use los dos procedimientos descritos en el ejemplo 4.7 para determinar el momento debido a F respecto al eje z.

VIDEO

- Pares

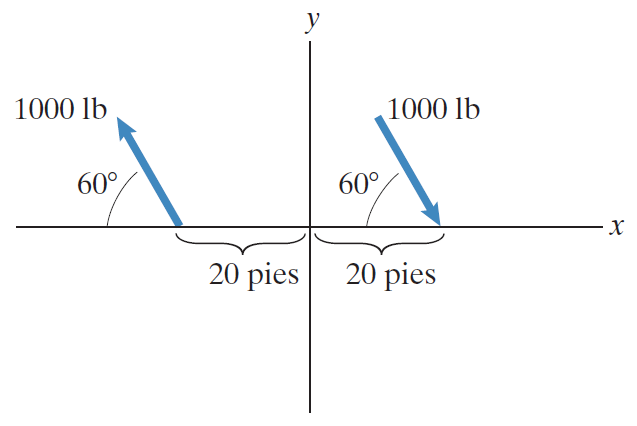

Problema 4.109

Las fuerzas están contenidas en el plano x–y.
a) Determine el momento del par mostrado en la figura y represéntelo como en la figura 4.18c.
b) ¿Qué valor tiene la suma de los momentos de las dos fuerzas respecto al punto (10, -40, 20) pies?

VIDEO

- Sistemas equivalentes

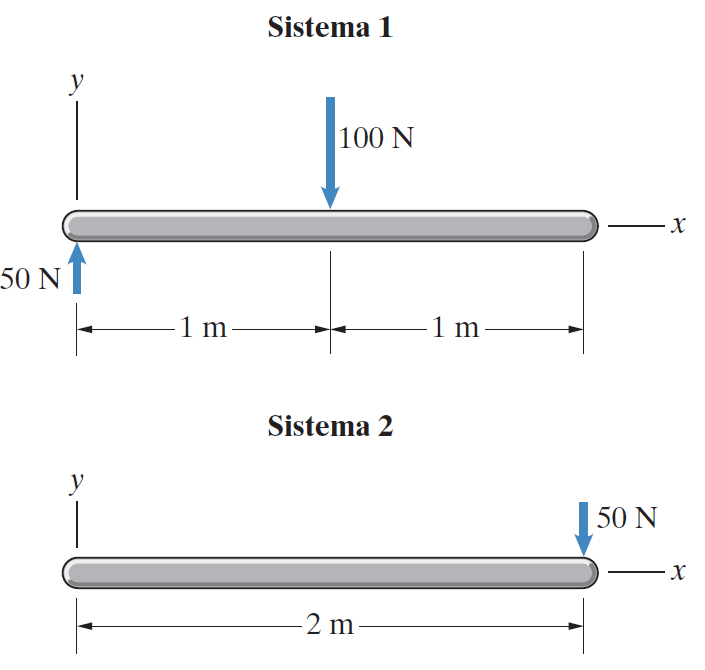

Problema 4.128

Dos sistemas de fuerzas actúan sobre la viga mostrada en la figura. ¿Estos sistemas son equivalentes?
Estrategia: Verifique las dos condiciones para la equivalencia. Tanto las sumas de las fuerzas como las sumas de los momentos respecto a un punto arbitrario deben ser iguales.

VIDEO

Problema 4.159

Dos fuerzas y un par actúan sobre el cubo de la figura. Si se representan mediante una fuerza F que actúa en el punto P y un par M, ¿qué valores tienen F y M?

VIDEO

Problema 4.162

El punto G se encuentra en el centro del bloque mostrado. Las fuerzas son

FA = -20i + 10j + 20k (lb),

FB = 10j – 10k (lb).


Si las dos fuerzas se representan mediante una fuerza F que actúa en G y un par M, ¿qué valores tienen F y M?

VIDEO

Problema 4.184

Una masa de 20 kg está suspendida mediante cables unidos a tres postes verticales de 2 metros de altura como se muestra en la figura. El punto A está en (0, 1.2, 0) m. Determine el momento respecto a la base E debido a la fuerza ejercida por el cable AB sobre el poste BE.

VIDEO

Problema 4.199

Si las fuerzas ejercidas por el piso sobre las patas de la mesa mostrada en la figura se representan mediante una fuerza F, ¿qué valor tiene F y dónde interseca su línea de acción al plano x–z?

VIDEO

Lista de ejercicios resueltos

– Descripcion bidimensional del momento

4.3 https://youtu.be/s8jz2ECKzQ8

4.14 https://youtu.be/n0e77hLOqPY

4.25 https://youtu.be/jXkj_NGyQ5Y



– Vector de momento

4.47 https://youtu.be/RoutjnasLNg

4.52 https://youtu.be/lW15zST5cpo

4.56 https://youtu.be/IcqL5mnAN1s

4.60 https://youtu.be/KKGqHlsyNz4

4.66 https://youtu.be/LPm4efhl9bY

4.76 https://youtu.be/oEF6ghOkzHc



– Momento de una fuerza respecto a una linea

4.77 https://youtu.be/0wq2tpIsPMM

4.82 https://youtu.be/mWfZPDE2zoI

4.92 https://youtu.be/ColTR3J03ZA

4.93 https://youtu.be/WMlTcG3wXn0

4.97 https://youtu.be/Ltzu5ajsK8k



– Pares

4.109 https://youtu.be/g5oXPuagZ58

4.119 https://youtu.be/NVEPQ-lVLFM

4.122 https://youtu.be/JUY0Aacj-A4

4.123 https://youtu.be/BiYxHpTArBo



– Sistemas equivalentes

4.128 https://youtu.be/s53n6diBGKw

4.140 https://youtu.be/asQ6dXkNWBc

4.159 https://youtu.be/Ha1xQlQd7dI

4.162 https://youtu.be/S3gUEfjy92M

4.166 https://youtu.be/TrYr257hqK4

4.184 https://youtu.be/mq4e_DeT76w

4.199 https://youtu.be/UA9AYx836pA
