Capítulo 7: Esfuerzo cortante transversal

Ejercicios Resueltos: Mecánica de Materiales, Russell C Hibbeler. 8 Ed

- Esfuerzo producido por fuerza cortante

PROBLEMAS FUNDAMENTALES

Problema F7-1

F7-1. Si la viga está sometida a una fuerza cortante de V = 100 kN, determine el esfuerzo cortante desarrollado en el punto A. Represente el estado de esfuerzo en A sobre un elemento de volumen.

Problema F7-2

F7-2. Determine el esfuerzo cortante sobre los puntos A y B de la viga si ésta se encuentra sometida a una fuerza cortante de V = 600 kN.

Problema F7-3

F7-3. Determine el esfuerzo cortante máximo absoluto desarrollado en la viga.

Problema F7-4

F7-4. Si la viga está sometida a una fuerza cortante de V = 20 kN, determine el esfuerzo cortante máximo desarrollado en la viga.

Problema F7-5

F7-5. Si la viga está fabricada de cuatro placas y se encuentra sometida a una fuerza cortante de V = 20 kN, determine el esfuerzo cortante máximo desarrollado en la viga.

PROBLEMAS

Problema 7-4

*7-4. Si la viga en T se somete a una fuerza cortante vertical de V = 12 kip, determine el esfuerzo cortante máximo en la viga. Además, calcule el salto del esfuerzo cortante en la unión AB del ala con el alma. Trace la variación de la intensidad del esfuerzo cortante sobre toda la sección transversal.

Problema 7-7

7-7. Si la viga I de ala ancha se somete a una fuerza cortante de V = 30 kN, determine el esfuerzo cortante máximo en la viga.

Problema 7-9

•7-9. Determine la mayor fuerza cortante V que puede sostener el elemento si el esfuerzo cortante permisible es τperm = 8 ksi.

Problema 7-10

7-10. Si la fuerza cortante aplicada V = 18 kip, determine el esfuerzo cortante máximo en el elemento.

Problema 7-20

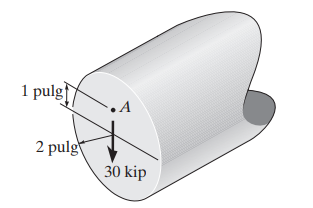

7-20. La barra de acero está sometida a una fuerza cortante de 30 kip. Determine el esfuerzo cortante máximo en la barra.

Problema 7-21

7-21. La barra de acero está sometida a una fuerza cortante de 30 kip. Determine el esfuerzo cortante en el punto A. Muestre el resultado sobre un elemento de volumen en este punto.

Problema 7-22

7-22. Determine el esfuerzo cortante en el punto B, ubicado sobre el alma de un puntal en voladizo, en la sección a-a.

Problema 7-23

7-23. Determine el esfuerzo cortante máximo que actúa sobre la sección a-a del puntal en voladizo.

Problema 7-25

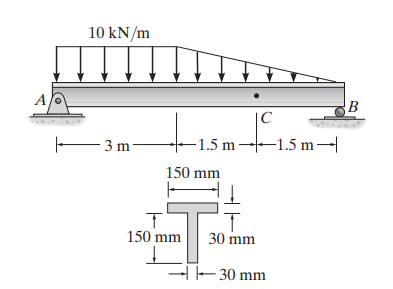

7-25. Determine el esfuerzo cortante máximo que actúa sobre la viga T, en el punto C. Muestre el resultado sobre un elemento de volumen en ese punto.

Problema 7-26

7-26. Determine el esfuerzo cortante máximo que actúa sobre la viga de fibra de vidrio, en la sección donde la fuerza cortante interna es máxima.

Problema 7-27

7-27. Determine el esfuerzo cortante en los puntos C y D ubicados sobre el alma de la viga.

Problema 7-28

7-28. Determine el esfuerzo cortante máximo que actúa sobre la viga en la sección crítica donde la fuerza cortante interna es máxima

Lista de ejercicios resueltos

– Esfuerzo producido por fuerza cortante
Problemas Fundamentales
F7-1 https://youtu.be/y0D2F9swB0k
F7-2 https://youtu.be/DBnlUmkh1-s
F7-3 https://youtu.be/KQFptNx909w
F7-4 https://youtu.be/dlo_eXejs_Y
F7-5 https://youtu.be/CDo-22qiQTU

Problemas

7-4 https://youtu.be/fsISelB2iqg
7-7 https://youtu.be/rON9LpkPcBs
7-9 https://youtu.be/rMP_lRAX6XI
7-10 https://youtu.be/MxmbI68BmY4
7-20 https://youtu.be/jSrQT9TjX4g
7-21 https://youtu.be/TKPZos4BnJc
7-22 https://youtu.be/HHMwSNVfs-I
7-23 https://youtu.be/87uYNtQbXQ4
7-25 https://youtu.be/SxrtAq5FsBE
7-26 https://youtu.be/OZxXF5d8UOE
7-27 https://youtu.be/HcVO_eqiSB8
7-28 https://youtu.be/8cNl7DU3Jhc
