Capítulo 1: Esfuerzo

Ejercicios Resueltos: Mecánica de Materiales, Russell C Hibbeler. 8 Ed

- Equilibrio

PROBLEMAS

Problema 1-1

1-1. Para cada columna, determine la fuerza normal interna resultante que actúa sobre la sección transversal a través del punto A. En (a), el segmento BC pesa 180 lb/pie y el segmento CD pesa 250 lb/pie. En (b), la columna tiene una masa de 200 kg/m.

- Esfuerzo normal promedio

PROBLEMAS FUNDAMENTALES

Problema F1-8

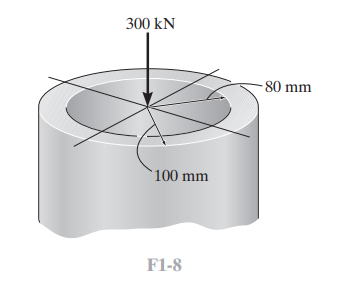

F1-8. Determine el esfuerzo normal promedio desarrollado sobre la sección transversal. Dibuje la distribución
del esfuerzo normal sobre la sección transversal.

PROBLEMAS

Problema 1-31

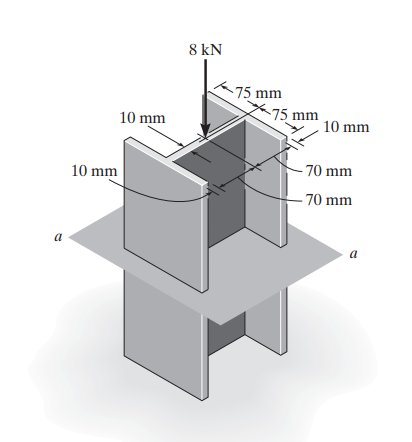

1-31. La columna está sometida a una fuerza axial de 8 kN, la cual se aplica a través del centroide del área de la sección transversal. Determine el esfuerzo normal promedio que actúa en la sección a-a. Muestre esta distribución
del esfuerzo actuando sobre el área de la sección transversal.

Problema 1-48

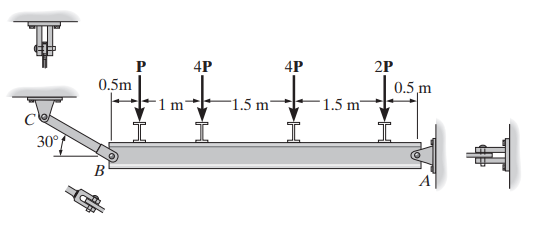

1-48. La viga se sostiene mediante un pasador en A y un eslabón corto BC. Si P = 15 kN, determine el esfuerzo cortante promedio desarrollado en los pasadores A, B y C. Como se muestra en la figura, todos los pasadores están en cortante doble como se muestra y cada uno tiene un diámetro de 18 mm.

Problema 1-51

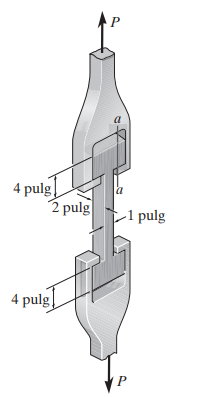

1-51.Durante un ensayo de tensión, la probeta de madera se somete a un esfuerzo normal promedio de 2 ksi. Determine la fuerza axial P aplicada a la probeta. Además, encuentre el esfuerzo cortante promedio desarrollado a lo largo de la sección a-a de la probeta

Problema 1-62

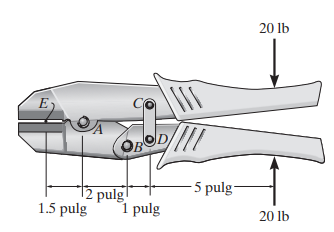

1-62. La herramienta de prensado se utiliza para doblar el extremo del alambre E. Si se aplica una fuerza de 20 kg sobre los mangos, determine el esfuerzo cortante promedio en el pasador A. El pasador está sometido a cortante doble y tiene un diámetro de 0.2 pulg. Sobre el alambre sólo se ejerce una fuerza vertical.

Problema 1-63

1-63. Resuelva el problema 1-62 para el pasador B. El pasador está sometido a cortante doble y tiene un diámetro de 0.2 pulg

Problema 1-71

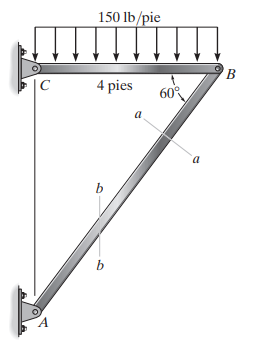

1-71. Determine el esfuerzo normal promedio en la sección a-a y el esfuerzo cortante promedio en la sección b-b del elemento AB. La sección transversal es cuadrada con 0.5 pulg por lado.

- Esfuerzo permisible

PROBLEMAS FUNDAMENTALES

Problema F1-18

F1-18. Determine el máximo esfuerzo cortante promedio desarrollado en el pasador de 30 mm de diámetro.

PROBLEMAS

Problema 1-77

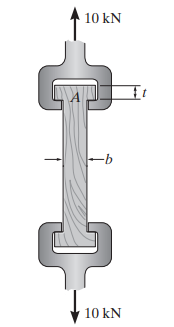

1-77. La probeta de madera está sometida a una fuerza de tensión de 10 kN en una máquina de ensayo de tensión. Si el esfuerzo normal permisible para la madera es (st )perm = 12 MPa y el esfuerzo cortante permisible es tperm = 1.2 MPa, determine las dimensiones requeridas b y t de modo que la probeta alcance estos esfuerzos de manera simultánea. La probeta tiene un ancho de 25 mm.

PROBLEMAS DE REPASO

Problema 1-101

1-101. El cilindro de aluminio de 200 mm de diámetro soporta una carga de compresión de 300 kN. Determine los esfuerzos normal promedio y cortante promedio que
actúan sobre la sección a-a. Muestre los resultados sobre un elemento diferencial situado en la sección.

Problema 1-103

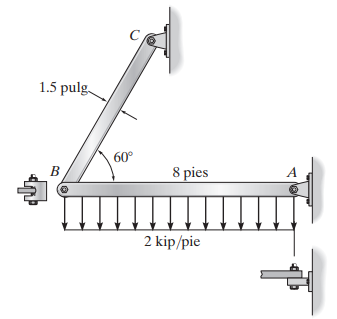

1-103. Determine el espesor requerido del elemento BC
y el diámetro de los pasadores en A y B si el esfuerzo normal permisible para el elemento BC es sperm = 29 ksi y el
esfuerzo cortante permisible para los pasadores es tperm =
10 ksi.

Problema 1-107

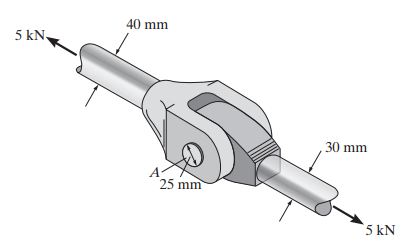

1-107.La conexión de horqueta y barra está sometida a
una fuerza de tensión de 5 kN. Determine el esfuerzo normal promedio en cada barra y el esfuerzo cortante promedio en el pasador A ubicado entre los elementos.

Lista de ejercicios resueltos

– Equilibrio
Problemas
1-1 https://youtu.be/0itJpBBZTC8

– Esfuerzo normal promedio

Problemas Fundamentales
F1-8 https://youtu.be/Zrxwc3pacuE

Problemas

1-31 https://youtu.be/P-BsQ3zi_hU

1-48 https://youtu.be/O7Io7PaX0O4

1-51 https://youtu.be/HlYKiKpMzZ4

1-62 https://youtu.be/hvZkUll517A

1-63 https://youtu.be/0EJAeEwM6O0

1-71 https://youtu.be/YeLuMFftZdc

– Esfuerzo permisible
Problemas Fundamentales

F1-18 https://youtu.be/AChWm-jdGCg

Problemas
1-77 https://youtu.be/rS7GhZqRXh8

Problemas de repaso

1-101 https://youtu.be/cYGeDloctkY

1-103 https://youtu.be/6-A1w6BLonY

1-107 https://youtu.be/g15ALncWZ3A
